| reFereNcia | TUBo (mm) |
rosca MacHo NPT (mm) |
oriFicio (mm) | a (mm) | B (mm) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf42eamn-1 | 1/4” (6.4) | 1/8” (3.2) | 0.125 (3.18) | 1.82 (46.2) | 0.92 (23.4) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf44eamn-1 | 1/4” (6.4) | 1/4” (6.4) | 0.125 (3.18) | 1.82 (46.2) | 1.12 (28.4) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf46eamn-1 | 1/4” (6.4) | 3/8” (9.5) | 0.125 (3.18) | 1.82 (46.2) | 1.12 (28.4) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf48eamn-1 | 1/4” (6.4) | 1/2” (12.7) | 0.125 (3.18) | 1.82 (46.2) | 1.31 (33.3) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf62eamn-1 | 3/8” (9.5) | 1/8” (3.2) | 0.200 (5.08) | 1.95 (49.6) | 0.97 (24.6) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf64eamn-1 | 3/8” (9.5) | 1/4” (6.4) | 0.250 (6.35) | 1.95 (49.6) | 1.18 (30.0) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf66eamn-1 | 3/8” (9.5) | 3/8” (9.5) | 0.250 (6.35) | 1.95 (49.6) | 1.18 (30.0) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf68eamn-1 | 3/8” (9.5) | 1/2” (12.7) | 0.250 (6.35) | 1.96 (49.9) | 1.36 (34.5) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf612eamn-1 | 3/8” (9.5) | 3/4” (19.1) | 0.250 (6.35) | 2.17 (55.2) | 1.36 (34.5) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf84eamn-1 | 1/2” (12.7) | 1/4” (6.4) | 0.290 (7.37) | 2.09 (53.2) | 1.24 (31.5) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf86eamn-1 | 1/2” (12.7) | 3/8” (9.5) | 0.375 (9.53) | 2.09 (53.2) | 1.24 (31.5) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf88eamn-1 | 1/2” (12.7) | 1/2” (12.7) | 0.375 (9.53) | 2.09 (53.2) | 1.42 (36.1) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf812eamn-1 | 1/2” (12.7) | 3/4” (19.1) | 0.375 (9.53) | 2.26 (57.5) | 1.42 (36.1) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf128eamn-1 | 3/4” (19.1) | 1/2” (12.7) | 0.540 (13.72) | 2.44 (62.1) | 1.57 (39.9) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf1212eamn-1 | 3/4” (19.1) | 3/4” (19.1) | 0.625 (15.88) | 2.45 (62.3) | 1.57 (39.9) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf1216eamn-1 | 3/4” (19.1) | 1” (25.4) | 0.625 (15.88) | 2.72 (69.2) | 1.78 (45.2) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fmf1612eamn-1 | 1” (25.4) | 3/4” (19.1) | 0.660 (16.76) | 2.80 (71.2) | 1.82 (46.2) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1” (25.4) | 1” (25.4) | 0.875 (22.23) | 3.00 (76.3) | 2.02 (51.3) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

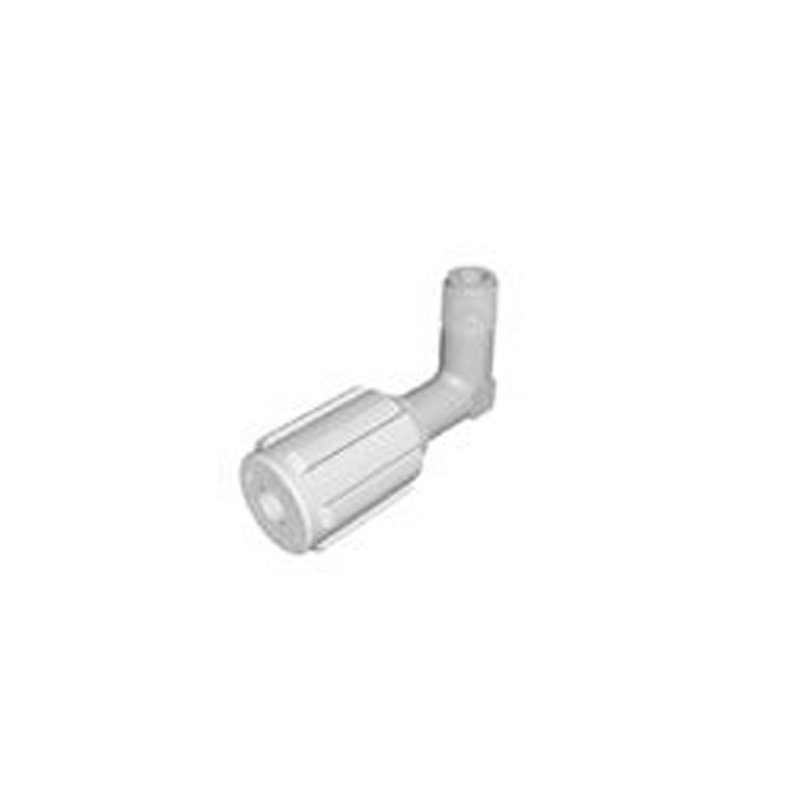

Sistema de conexión “flaregrip”.
Compatibles con una amplia gama de fluidos corrosivos.
Provee conducciones libres de fugas.
Compactos.
Material: perfluoroalcoxi (pfa) – tuercas en pvdf.
Temperatura máxima de trabajo: 100 ºc.
Opcional tuercas de pfa- temperatura máxima de 160 ºc.
