Adaptador Macho Ajustable Junta NBR SO 31624 OR
31624 OR
Adaptador Macho Ajustable Junta NBR SO 31624 OR compofluid

Adaptador Macho Ajustable Junta NBR SO 31624 OR

reFereNcia-d-g bar sW l D1 D2 b o-ring t z e kg/100
so 31624-6-1/8 oR 10 10 30.5 16.0 16.5 13.0 9.25×1.78 3.5 22.5 4.0 0.175
so 31624-6-1/4 oR 10 13 32.5 19.5 20.0 13.0 12.42×1.78 3.5 22.5 4.0 0.274
so 31624-6-3/8 oR 10 17 33.5 23.5 24.0 13.0 15.6×1.78 3.5 23.5 4.0 0.470
so 31624-8-1/8 oR 10 10 31.5 16.0 16.5 14.0 9.25×1.78 3.5 23.5 5.1 0.183
so 31624-8-1/4 oR 10 13 33.5 19.5 20.0 14.0 12.42×1.78 3.5 23.5 6.0 0.287
so 31624-8-3/8 oR 10 17 34.5 23.5 24.0 14.0 15.6×1.78 3.5 24.5 6.0 0.482
so 31624-10-1/4 oR 10 13 34.5 19.5 20.0 15.0 12.42×1.78 3.5 24.5 8.0 0.298
so 31624-10-3/8 oR 10 17 35.5 23.5 24.0 15.0 15.6×1.78 3.5 25.5 8.0 0.482
so 31624-10-1/2 oR 10 19 40.5 30.0 31.0 15.0 20.63×2.62 5.5 28.5 8.0 0.768
so 31624-12-1/4 oR 10 13 38.5 19.5 20.0 19.0 12.42×1.78 3.5 28.5 6.6 0.326
so 31624-12-3/8 oR 10 17 39.5 23.5 24.0 19.0 15.6×1.78 3.5 29.5 10.0 0.511
so 31624-12-1/2 oR 10 19 44.5 30.0 31.0 19.0 20.63×2.62 5.5 32.5 10.0 0.794
Categorías: ,

Descripción

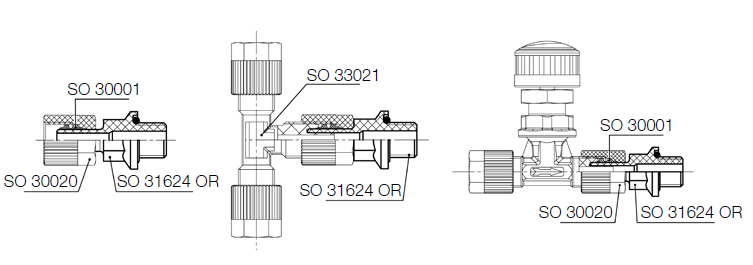

Ejemplo de utilización

Posibles combinaciones:
— con conexión de tuerca a conexiones ajustables.
— con uniones y válvulas a uniones y válvulas ajustables.

Recomendación para la instalación

Rango de uso: temperatura entre -30 ºC y + 100 ºC

Especificaciones

Material: Poliamida PA6.6 gris.
Racor para conducción de fluidos en general.

Para cada aplicación es recomendable ver tablas de compatibilidades químicas.
Los racores de Poliamida deben protegerse contra los rayos UV.

Presión de trabajo (PN): 10 bar a +23ºC (factor de seguridad 3) Temperatura de trabajo: -40 ºC a 80ºC.
Para las roscas cónicas se recomienda aplicar cinta de PTFE o el sellador plástico AC833 .

Características

Fácil y rápido de instalar.

Amplia gama y disponibilidad.

Buena resistencia y tenacidad.

Económico.
