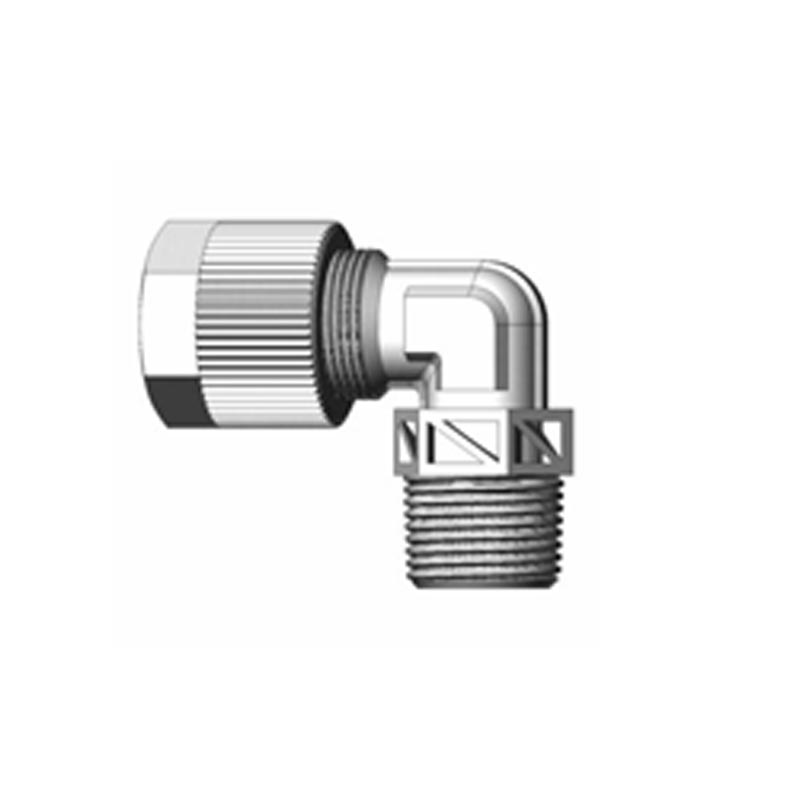

Racor Codo Macho Cónico Ref SO 22421 Racores PVDF

reFereNcia-d-r bar M sW1 sW2 sW3 l1 l2 z1 z2 e kg/100
*so 22421-4-1/8 10 10×1 12 8 10 25.0 19.0 14.0 11.0 3.1 0.564
*so 22421-4-1/4 10 10×1 12 8 14 25.0 24.5 14.0 12.5 3.1 0.785
so 22421-6-1/8 10 10×1 12 8 10 25.0 19.0 14.0 11.0 2.8 0.570
so 22421-6-1/4 10 10×1 12 8 14 25.0 24.5 14.0 12.5 2.8 0.791
so 22421-8-1/8 10 12×1 14 10 10 26.5 20.0 14.5 12.0 4.8 0.720
so 22421-8-1/4 10 12×1 14 10 14 26.0 25.5 14.5 13.5 4.8 0.941
so 22421-10-1/4 10 14×1 17 12 14 30.0 26.5 16.0 14.5 6.6 1.291
so 22421-10-3/8 10 14×1 17 12 17 30.0 27.0 15.5 15.0 6.6 1.511
so 22421-10/7-1/4 10 14×1 17 12 14 30.0 26.5 16.0 14.5 5.6 1.314
so 22421-10/7-3/8 10 14×1 17 12 17 30.0 27.0 16.0 15.0 5.6 1.531
so 22421-12-1/4 10 16×1 19 13 14 32.5 27.5 16.0 15.5 8.0 1.576
so 22421-12-3/8 10 16×1 19 13 17 32.5 28.0 16.0 16.0 8.0 1.774
so 22421-12-1/2 10 16×1 19 13 22 32.5 35.5 16.0 19.5 8.0 2.349
so 22421-12/9-1/4 10 16×1 19 13 14 32.5 27.5 16.0 15.5 7.0 1.604
so 22421-12/9-3/8 10 16×1 19 13 17 32.5 28.0 16.0 16.0 7.0 1.801
so 22421-12/9-1/2 10 16×1 19 13 22 32.5 35.5 16.0 19.5 7.0 2.401
so 22421-16/13-3/8 10 22×1.5 24 19 17 45.5 31.0 23.0 19.0 11.0 2.940
so 22421-16/13-1/2 10 22×1.5 24 19 22 45.5 38.5 23.0 22.5 11.0 3.339

Descripción

Especificaciones
Material: fluoruro de polivinilideno.
Especialmente resistente a los fluidos químicos corrosivos, alifáticos, aromáticos, ácidos carboxílicos, alcoholes, cloruros y mercaptanos. PVDF no es resistente a las aminas alcalinas, metales alcalinos y álcalis.
Para cada aplicación es recomendable ver tablas de compatibilidades químicas para una correcta selección del material.

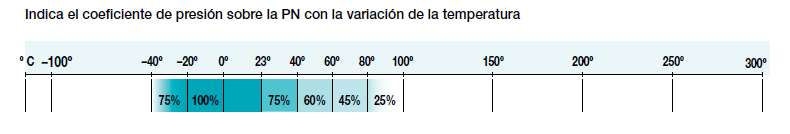

Presión de trabajo (PN): 10 bar a +23 ºC. Temperatura de trabajo: -40ºC a +100ºC.
El PVDF cumple con la CFR 21, § 177.2510 de la FDA y puede ser
utilizado en contacto con alimentos.

Características
Fácil y rápido de instalar. Amplia gama y disponibilidad.
Alta resistencia a fluidos corrosivos.
Compactos.
