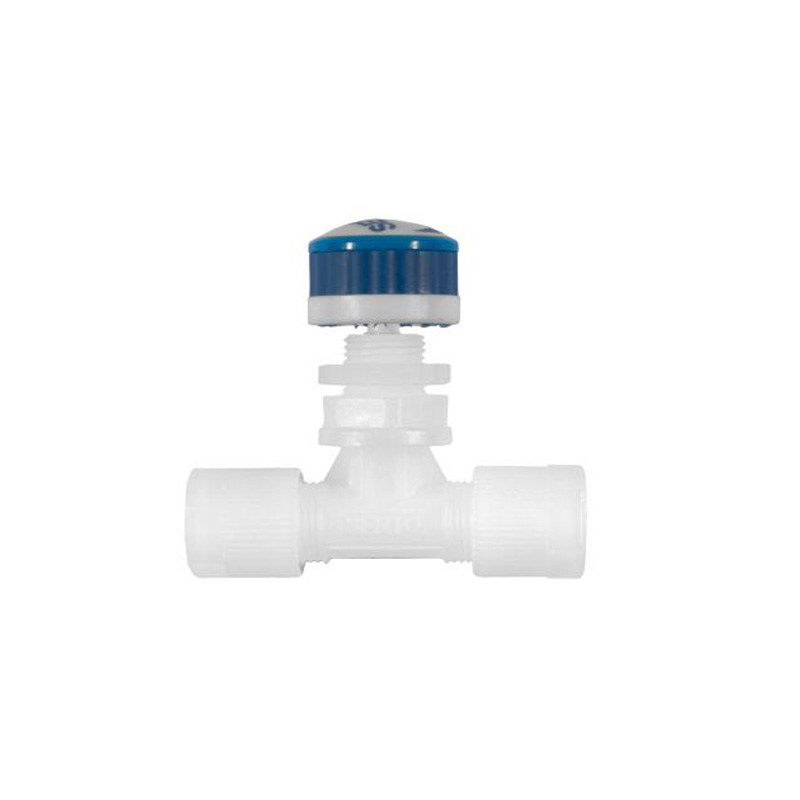

Válvula de Regulación con Conexión a Tubo Ref SO NV 22A21
Válvula de Regulación con Conexión a Tubo Ref SO NV 22A21

Válvula de Regulación con Conexión a Tubo Ref SO NV 22A21 Válvula PVDF

reFereNcia d (mm) bar sW1 (mm) sW2 (mm) sW3 (mm) l (mm) D
(mm)		 H
(mm)		 B
(mm)		 F
(mm)		 z (mm) e (mm) y (mm) kv (l/min) kg/100 (kg)
so nv 22a21-6 6 10 12 10 17 51.0 21.5 42.5 12.5 18.0 28.0 3.5 3 2.2 2.0
so nv 22a21-8 8 10 14 11 17 56.0 21.5 42.5 12.5 18.0 29.0 3.5 3 3.3 2.4
so nv 22a21-10 10 10 17 14 24 61.0 29.5 61.5 18.5 26.0 32.0 7.0 8 10.0 5.1
so nv 22a21-12 12 10 19 16 24 68.0 29.5 61.5 18.5 26.0 32.0 7.0 8 12.1 5.7
Categorías: ,

Descripción

EspecificacionesPresión de trabajo (PN): 10 bar.
Temperatura de trabajo:
-20ºC a +100ºC.
Esterilizable hasta 121ºC.
Factor de seguridad: 1.5 veces.

Características
Válvula de regulación y cierre.
Tornillo de cierre preciso que permite una perfecta regulación.
Codificación con anillos de colores.
Compacta.
Contratuerca para instalación en paneles.

*Opciones
Con adaptador hembra SO20030 o adaptador macho ajustable SO21600.
Anillos de identificación intercambiables en colores: neutro, azul, rojo, amarillo y verde.
